شیر کشویی

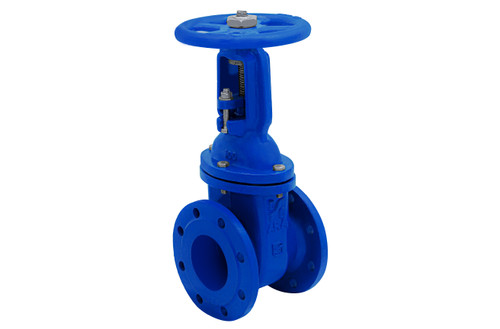

شیر کشویی محور صعودی زبانه فلزی

Stem Rising Gate Valve

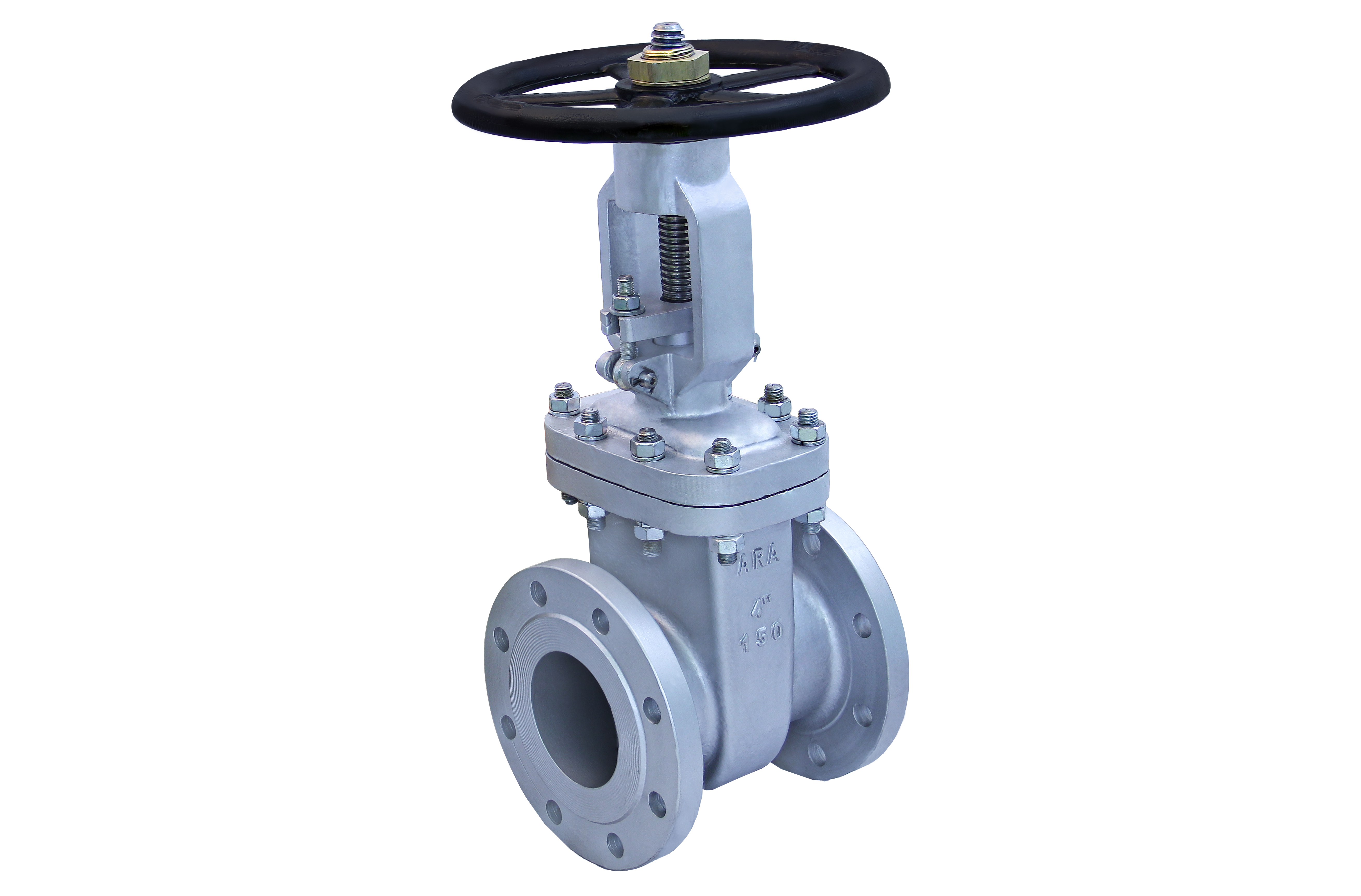

شیر فلکه کشویی زبانه فلزی آراشیر خراسان ، که به نام “گیت ولو” (Gate Valve) نیز شناخته می شود، یکی از پرکاربردترین شیرآلات صنعتی است که برای قطع و وصل کامل جریان سیالات در سیستم های لوله کشی طراحی شده است. این شیر از یک دیسک یا زبانه فلزی تشکیل شده که به صورت عمودی در مسیر جریان حرکت می کند و با بالا و پایین رفتن، مسیر سیال را باز یا بسته می کند. رینگ استیل به کار رفته در این شیر، معمولاً به عنوان نشیمنگاه یا سیت (Seat) عمل می کند و به منظور افزایش مقاومت در برابر خوردگی و بهبود آب بندی طراحی شده است.

این نوع شیر به دلیل ساختار ساده، دوام بالا و توانایی عملکرد در شرایط فشار و دمای متنوع، در سیستم های صنعتی و تأسیساتی مورد توجه قرار گرفته است. بدنه آن از چدن داکتیل یا فولاد ساخته می شود و زبانه فلزی با رینگ استیل، ترکیبی از استحکام و مقاومت در برابر سایش را ارائه می دهد. این شیر به صورت دستی (با فلکه) یا با عملگرهای برقی و پنوماتیکی قابل کنترل است.

شکل و طراحی شیر فلکه کشویی زبانه فلزی رینگ استیل مستقیماً بر عملکرد آن تأثیر می گذارد:

• زبانه کشویی: زبانه به صورت عمود بر جریان حرکت می کند و در حالت باز، کاملاً از مسیر سیال خارج می شود. این طراحی باعث می شود افت فشار در مقایسه با شیرهای پروانه ای یا توپی بسیار کم باشد.

• رینگ استیل: نشیمنگاه استیل با سطح صاف و مقاوم، تماس محکمی با زبانه برقرار می کند و آب بندی بهتری را در حالت بسته فراهم می آورد. این ویژگی در سیالات با دمای بالا یا خورنده اهمیت بیشتری دارد.

• بدنه فلنج دار: اتصال فلنجی امکان نصب محکم و بدون نشتی را در سیستم های لوله کشی فراهم می کند.

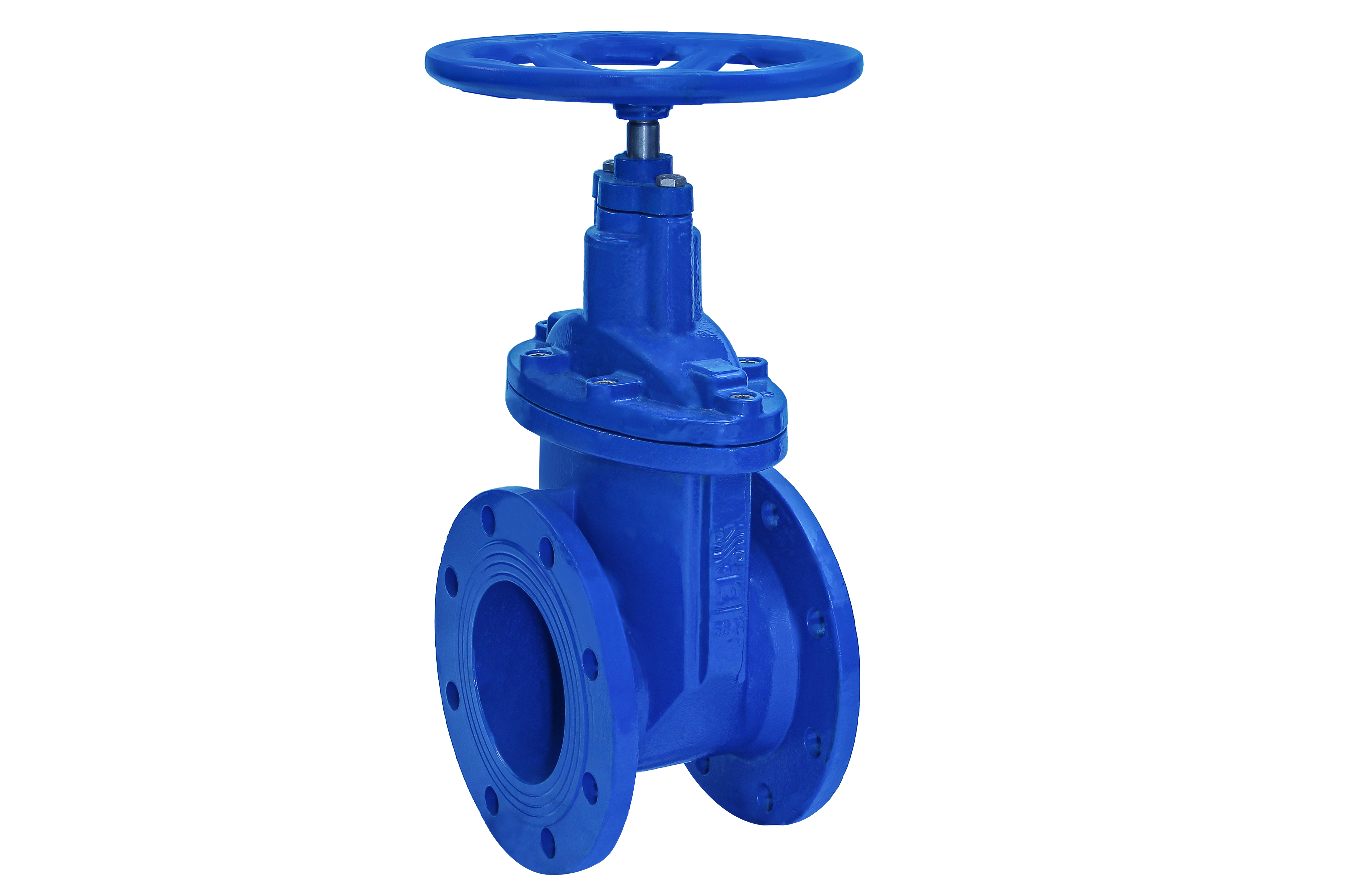

• محور متحرک یا ثابت: در مدل های محور متحرک، موقعیت محور نشان دهنده باز یا بسته بودن شیر است، در حالی که در مدل های ثابت، محور در معرض سیال قرار دارد و نیاز به حفاظت بیشتری دارد.

ویژگی ها

شیر فلکه کشویی زبانه فلزی رینگ استیل دارای ویژگی های برجسته ای است که آن را از سایر انواع شیرها متمایز می کند:

• ساختار ساده: طراحی مینیمال با اجزای کم، تعمیر و نگهداری را آسان می کند.

• افت فشار کم: در حالت کاملاً باز، زبانه از مسیر جریان خارج شده و مقاومت ناچیزی ایجاد می کند.

• آب بندی قوی: رینگ استیل به همراه زبانه فلزی، نشتی را به حداقل می رساند.

• مقاومت بالا: استفاده از استنلس استیل در رینگ و چدن داکتیل در بدنه، دوام در برابر فشار، دما و خوردگی را افزایش می دهد.

• انعطاف پذیری نصب: قابلیت نصب در حالت افقی، عمودی یا شیب دار.

• عملکرد دو حالته: مناسب برای حالت کاملاً باز یا بسته (نه تنظیم جریان).

• مزایا و معایب شیر فلکه کشویی زبانه فلزی رینگ استیل

مزایا :

• افت فشار ناچیز: در حالت باز، شیر مانند بخشی از لوله عمل می کند و جریان را مختل نمی کند.

• دوام بالا: ترکیب چدن و استیل، عمر طولانی و مقاومت در برابر شرایط سخت را تضمین می کند.

• آب بندی مطمئن: رینگ استیل از نشتی در فشارهای بالا جلوگیری می کند.

• انعطاف پذیری سیال: قابل استفاده برای آب، فاضلاب، نفت، گاز و سیالات غیر اسیدی.

• نگهداری آسان: ساختار ساده امکان تعویض قطعات فرسوده را فراهم می کند.

• مقاومت در برابر دما: مناسب برای سیالات با دمای بالا (تا 230 درجه سانتی گراد).

معایب

• عدم تنظیم جریان: این شیر برای کنترل دبی طراحی نشده و فقط در حالت کاملاً باز یا بسته عملکرد بهینه دارد.

• سرعت عملکرد پایین: باز و بسته شدن به دلیل حرکت کشویی زبانه زمان بر است.

• حساسیت به سایش: در صورت استفاده در حالت نیمه باز، زبانه و رینگ ممکن است دچار فرسایش شوند.

• وزن بالا: بدنه چدنی و اجزای فلزی وزن شیر را افزایش می دهد که در نصب های بزرگ چالش برانگیز است.

• نیاز به فضای عمودی: حرکت زبانه به فضای بیشتری در جهت عمودی نیاز دارد.
