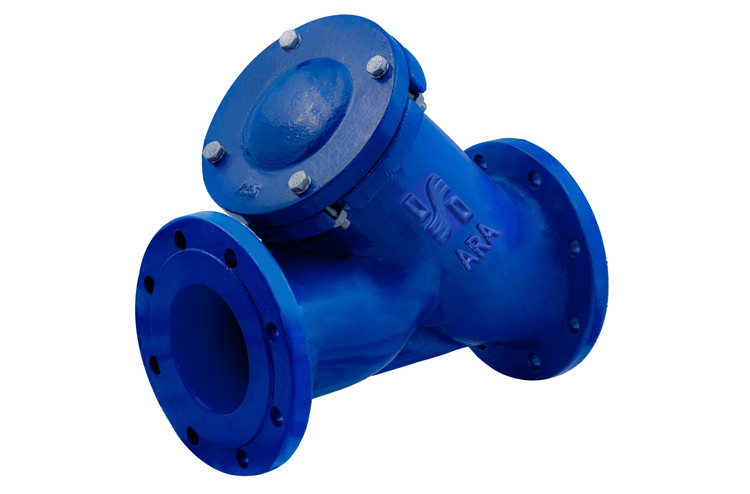

شیر صافی PN16/DN125/GGG40 y

شیر صافی تیپ Y

Strainer Type Y

شیر صافی تیپ Y آراشیر خراسان کاربرد و نقش پررنگی در بسیاری از رشته‌ها و صنعت‌ها دارد. شیر صافی تیپ Y (Y-Type Strainer) یکی از شیرآلات صنعتی پرکاربرد است که برای جداسازی ذرات معلق و ناخالصی ها از سیالات در سیستم های لوله کشی طراحی شده است. این شیر به دلیل شکل ظاهری شبیه به حرف “Y” نام گذاری شده و به طور گسترده برای محافظت از تجهیزات حساس مانند پمپ ها، شیرهای کنترلی و ابزار دقیق در صنایع مختلف استفاده می شود.

شیر صافی تیپ Y دارای بدنه ای به شکل حرف “Y” است که از اجزای مختلفی تشکیل شده است. بدنه اصلی معمولاً از چدن داکتیل، فولاد، استنلس استیل یا آلیاژهای دیگر ساخته می شود و در دو سر آن اتصالاتی برای نصب در خط لوله وجود دارد.

در بخش زاویه دار شیر، یک توری مشبک (اغلب از استنلس استیل) قرار گرفته که وظیفه فیلتر کردن ذرات را بر عهده دارد. درپوشی در قسمت پایینی شیر تعبیه شده که امکان دسترسی به توری برای تمیزکاری یا تعویض را فراهم می کند. اتصالات این شیر به صورت فلنجی یا طراحی می شوند و فلشی روی بدنه آن جهت جریان سیال را نشان می دهد تا نصب به درستی انجام شود. این طراحی Y مانند باعث می شود سیال با کمترین افت فشار از توری عبور کرده و ذرات معلق در آن گیر کنند.

مشخصات فنی شیر صافی تیپ Y

• سایز: از 80 تا 150 میلی متر (3 تا 6 اینچ).
• فشار کاری:  PN16
• جنس بدنه: چدن داکتیل GGG40
• جنس توری: استنلس استیل 304 یا 316 (ضد زنگ و مقاوم در برابر خوردگی، قابلیت سفارشی سازی قطر سوراخ های توری بر اساس نیاز)
• جنس رینگ آب بندی (سیت): لاستیک EPDM برای آب بندی مناسب.
• نوع اتصال:  فلنجی ( استاندارد DIN یا ANSI )
• دمای کاری: تا 70 درجه سانتی گراد برای سیالات معمولی (برای دماهای بالاتر، متریال خاصی استفاده می شود).
