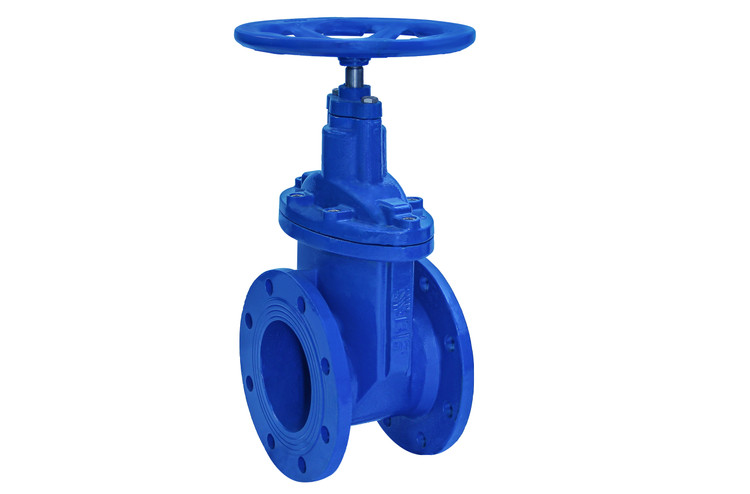

شیر کشویی زبانه لاستیکی PN16/DN50/GGG40


شیر کشویی زبانه لاستیکی
Rubber Wedge Valve
شیر کشویی زبانه لاستیکی آراشیر خراسان از انواع شیر فلکه کشویی یا Gate Valve است که با استفاده از فلز چدن داکتیل ساخته میشود، و برای قطع و وصل کردن سیال از هر دو طرف مورد استفاده قرار میگیرد.
شیر فلکه کشویی زبانه لاستیکی یکی از انواع شیرآلات صنعتی است که به منظور قطع و وصل جریان سیالات در سیستم های مختلف طراحی شده است. این شیر با ویژگی های ساختاری خاص خود، در صنایع متنوعی کاربرد دارد و به دلیل استفاده از زبانه لاستیکی در ساختار داخلی، عملکرد متمایزی نسبت به سایر شیرهای کشویی ارائه می دهد.
شیر فلکه کشویی زبانه لاستیکی از نظر ظاهری دارای بدنه ای استوانه ای یا مکعبی با دو انتهای فلنج دار یا دنده ای است که امکان اتصال محکم به خطوط لوله را فراهم می کند. بدنه از چدن داکتیل ساخته شده و با پوشش اپوکسی محافظت می شود تا در برابر خوردگی مقاومت کند.
در بالای این مدل از شیرآلات ، یک فلکه دستی یا محور عملگر قرار دارد که به شافت متصل است و حرکت زبانه را کنترل می کند. زبانه، که بخش اصلی مسدودکننده جریان است، به صورت یک دیسک تخت طراحی شده و با لایه ای از لاستیک معمولاً EPDM پوشیده شده است. این زبانه در حالت باز به طور کامل از مسیر جریان خارج می شود و در حالت بسته، به نشیمنگاه داخلی فشار می آورد تا آب بندی کامل ایجاد کند.
شکل استوانه ای بدنه و زبانه تخت امکان حرکت خطی و عمودی را فراهم می کند، که این حرکت برای قطع و وصل کامل جریان ایده آل است. پوشش لاستیکی زبانه با انعطاف پذیری خود، تماس محکم تری با نشیمنگاه ایجاد کرده و از نشتی در سیالات با رسوبات یا ذرات معلق جلوگیری می کند. فلنج ها نیز با توزیع یکنواخت فشار اتصال، استحکام مکانیکی را تضمین می کنند و فلکه دستی یا محور، کنترل دقیق و بدون نیاز به نیروی زیاد را ممکن می سازد.
مشخصات فنی شیر فلکه کشویی زبانه لاستیکی
سایز: از DN50تا DN200
فشار کاری: PN16 و برای سایز 200 PN10
جنس بدنه: چدن داکتیل (GGG40)
جنس زبانه: هسته چدنی یا فولادی با روکش لاستیکی EPDM، NBR
دمای کاری: از -20 درجه سانتی گراد تا 110 درجه سانتی گراد (بسته به نوع لاستیک).
نوع اتصال: فلنجی (مطابق DIN EN 1092-1 یا ASME B16.5) یا دنده ای.
عملگر: دستی (فلکه یا آچار)، قابل ارتقا به برقی یا پنوماتیک.
این مشخصات، شیر را برای طیف وسیعی از سیالات غیرخورنده و شرایط عملیاتی متنوع مناسب می سازد.
استانداردها :شیر فلکه کشویی زبانه لاستیکی بر اساس استانداردهای بین المللی طراحی و تولید می شود که تضمین کننده کیفیت و ایمنی آن است:
- DIN 3352 : استاندارد طراحی شیرهای کشویی چدنی.
- ISO 7259 : مشخصات شیرهای کشویی برای آب آشامیدنی.
- API 598 : استاندارد تست فشار و نشتی.
- EN 1074-2 : الزامات عملکردی برای شیرهای آب و فاضلاب.
- ASME B16.5 : استاندارد فلنج ها برای اتصال.
رعایت این استانداردها، سازگاری شیر با سیستم های صنعتی و الزامات زیست محیطی را تضمین می کند.
