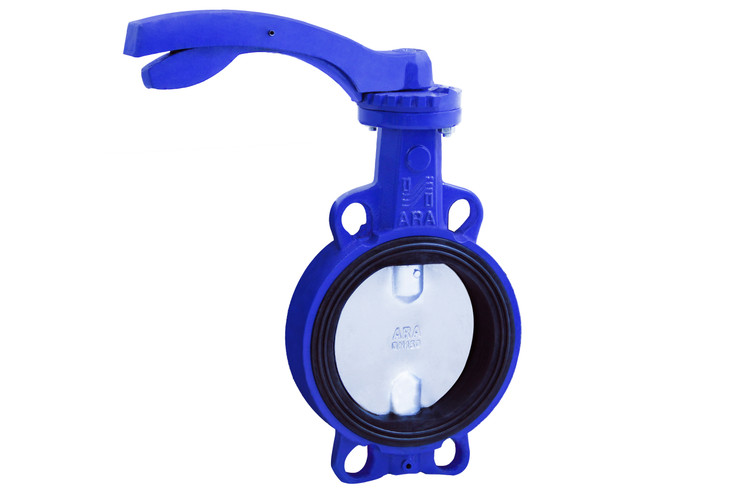

شیر پروانه ایی دیسک چدن PN16/DN200/GGG40

شیر پروانه ای بدون فلانچ (ویفری) Butterfly Valve Wafer Type

وظیفه قطع و وصل جریان سیال ( دبی و فشار) را بر عهده دارد و در سایز  DN 50 – DN250 و فشار کاری PN 10 /16bar

شیر پروانه ای ویفری برای نصب بین فلنج هائی که سوراخکاری آنها مطابق استاندارد (DIN EN 1092-1 ) DIN2501 بوده مناسب است.

موارد استفاده از شیر پروانه ای بدون فلانچ

      در تاسیسات و خطوط انتقال آب سرد گرم آبرسانی شهری و روستائی و فاضلاب و طرحهای آبیاری کشاورزی و خطوط انتقال آب در صنایع مختلف ، خطوط انتقال نفت روغن و … تا دمای ۸۰ درجه سانتیگراد و سرعت عبوری حداکثر ۳ متر برثانیه در سایر موارد لازم است سرعت دمای سیال و فشار را با شرکت آرا شیر خراسان در میان بگذارید.

خصوصیات و مزایای فنی شیر پروانه ای ویفری آراشیر خراسان

*  سهولت باز و بست و آب بندی کامل در هر دو سمت – سهولت تعویض لاستیک آب بند داخل بدنه – افت فشار اندک وانه

*  عدم نیاز به سرویس و نگهداری بالا در طول بهره برداری

* امکان نصب شیر در هر دو حالت افقی و عمودی

 *  قابلیت نصب عملگر برقی

* عدم نیاز به واشر آب بند بین شیر و فلنج به دلیل وجود برجستگی ایجاد شده بر روی لاستیک آب بند داخل بدنه

* طراحی این شیر دارای امتیازات ویژه ذیل نیز می باشد :

الف) نیاز به گشتاور بسیار کم جهت باز و بسته نمودن شیر و آب بندی بهتر

ب) فرسایش کم لاستیک آب بند داخل بدنه بدلیل استفاده لاستیک با جنس مقاوم

ج) استهلاک کمتر و عمر بیشتر شیرفلکه و قطعات آن به دلیل استفاده از مقاطع آب بندی مناسب در طول شیر

مشخصات شیر پروانه ای بدون فلانچ

* جنس بدنه و درپوش از چدن داکتیل GGG40 مطابق استاندارد  DIN EN 1563 و استاندارد ملی  ۱۷۹۵ ، جنس دیسک (زبانه) از چدن داکتیل GGG40 با پوشش مس نیکل و فولاد زنگ نزن و یا آلومینیوم و برنز و یا استنلس استیل 304 و 316

* جنس محور فولاد زنگ نزن (۱۴۰۲۱) (2013)

* جنس دستگیره و اهرم آلومینیوم یا چدن داکتیل GGG40 ( امکان سفارش با گیربکس و یا اکچیویتور نیز فراهم می باشد). * جنس دنده مدرج زیر دستگیره آلومینیوم یا چدن داکتیل GGG40

* فاصله فلنج تا فلنج شیرها طبق استاندارد  (ISO 5752 series 20) DIN EN 558 series20

* ابعاد فلنج مطابق استاندارد  (DIN EN 1092-2) DIN2501

* پوشش رنگ کلیه قطعات چدنی توسط رنگ اپوکسی پودری آبی کوره ای به روش الکترواستاتیکی به ضخامت ۱۵۰ میکرون ( یا بنا به سفارش۲50 )میکرون پوشش داده می شوند. ( چنانچه مشتری در خواست رنگ های دیگر را نیز داشته باشد ، در مجموعه آراشیر خراسان این امکان فراهم است تا با توجه به نظر خریدار ، رنگ خاص به محصول زده شود ( این نکته حائز اهمیت است که بهره گیری از این مورد ، مستلزم صرف زمان و هزینه کمی بیشتر برای تولید می باشد ))

* نشانه گذاری و علائم طبق استاندارد ISO 5209 و استاندارد ملی ۳۶۴۴
